SPL、DPL型网片式滤油器 返回产品目录
一、概 述
SPL、DPL型网片式滤油器适用于各种型号的船用和陆用柴油机的润滑油、燃油和其他润滑系统的过滤以及应用于石油、电力、化工等行业。
网片式油滤器分为SPL双筒系列和DPL单筒系列，该产品运行可靠，维修方便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度高，通油能力大，确保过滤精度，便于清洗等特点，SPL双筒系列能在主机运行过程中实现不停机转换和清洗。
二、技术参数
型
号 |
公称通径 |
额定流量 |
滤片尺寸mm |
双筒系列 |
单筒系列 |
内 径 |
外 径 |
SPL15 |
- |
15 |
2 |
20 |
40 |
SPL25 |
DPL25 |
25 |
5 |
30 |
65 |
SPL32 |
- |
32 |
8 |
SPL40 |
DPL40 |
40 |
12 |
45 |
90 |
SPL50 |
- |
50 |
20 |
60 |
125 |
SPL65 |
DPL65 |
65 |
30 |
SPL80 |
DPL80 |
80 |
50 |
70 |
155 |
SPL100 |
- |
- |
80 |
SPL125 |
- |
125 |
120 |
90 |
175 |
SPL150 |
DPL150 |
150 |
180 |
SPL200 |
DPL200 |
200 |
320 |
注：①
最高工作温度不大于95℃; ② 最高工作压力不大于0.8MPa;
③ 滤芯清洗压降不大于0.15MPa; ④ 根据用户使用场合, 有不锈钢壳体。
三、外形尺寸
◆ SPL网片式油滤器外形尺寸

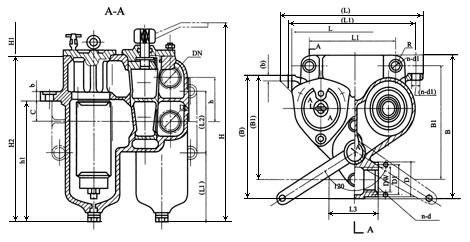

SPL15～40油滤器 |

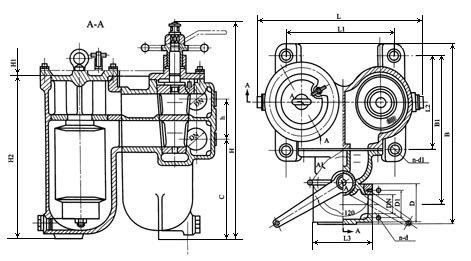

SPL80～200油滤器 |
◆ SPL型网片式油滤器技术参数
公称
通径 |
安装
形式 |
外 形 尺 寸 |
拆装滤
芯距离 |
管
路 连 接 尺 寸 |
螺纹
连接 |
法
兰 连 接 |
DN |
C |
H |
B |
L |
H1 |
DW |
D |
D1 |
n |
d |
15 |
C |
328 |
180 |
196 |
260 |
M30×2 |
- |
- |
- |
- |
25 |
D |
315 |
232 |
230 |
270 |
- |
- |
- |
- |
- |
C |
207 |
260 |
32 |
C |
380 |
207 |
260 |
330 |
- |
60×60 |
44×44 |
4 |
9 |
40 |
C |
462 |
261 |
314 |
385 |
- |
66×66 |
45×45 |
4 |
9 |
50 |
X |
447 |
425 |
410 |
435 |
- |
86×86 |
64×64 |
4 |
11 |
C |
400 |
65 |
X |
590 |
450 |
460 |
535 |
- |
100×100 |
75×75 |
4 |
11 |
C |
420 |
80 |
X |
775 |
525 |
492 |
685 |
- |
116×116 |
92×92 |
4 |
13 |
100 |
X |
800 |
825 |
565 |
685 |
- |
190 |
158 |
8 |
15 |
125 |
X |
855 |
910 |
605 |
760 |
- |
215 |
183 |
10 |
15 |
150 |
X |
890 |
1000 |
990 |
790 |
- |
240 |
208 |
12 |
15 |
200 |
X |
1065 |
1155 |
1180 |
945 |
- |
310 |
273 |
12 |
17 |
公称
通径 |
安装
形式 |
管 路 连
接 尺 寸 |
基 座
安 装 尺 寸 |
DN |
C |
h |
h1 |
H2 |
B1 |
C |
L3 |
L1 |
L2 |
b |
R |
n |
d1 |
15 |
C |
55 |
178 |
301 |
155 |
- |
88 |
166 |
80 |
12 |
16 |
4 |
12 |
25 |
D |
65 |
198 |
298 |
185 |
30 |
90 |
156 |
- |
12 |
15 |
2 |
15 |
C |
143 |
175 |
- |
230 |
100 |
4 |
32 |
C |
65 |
183 |
333 |
175 |
- |
90 |
230 |
100 |
12 |
15 |
4 |
15 |
40 |
C |
70 |
138 |
368 |
224 |
- |
110 |
274 |
130 |
15 |
20 |
4 |
17 |
50 |
X |
90 |
- |
422 |
356 |
220 |
140 |
260 |
210 |
18 |
25 |
4 |
19 |
C |
190 |
412 |
- |
350 |
130 |
65 |
X |
105 |
- |
527 |
371 |
356 |
160 |
260 |
210 |
18 |
25 |
4 |
19 |
C |
255 |
517 |
- |
350 |
150 |
80 |
X |
124 |
- |
640 |
476 |
433 |
190 |
350 |
270 |
20 |
25 |
4 |
21 |
100 |
X |
200 |
- |
640 |
603 |
365 |
300 |
500 |
330 |
20 |
32 |
4 |
21 |
125 |
X |
225 |
- |
722 |
737 |
387 |
350 |
540 |
370 |
20 |
32 |
4 |
21 |
150 |
X |
250 |
- |
760 |
825 |
380 |
400 |
750 |
460 |
30 |
32 |
4 |
21 |
|
