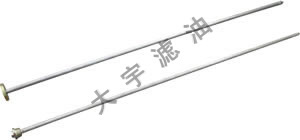

BCI系列棒式磁滤器 返回产品目录
一、产品概述
棒式磁滤器以名油箱液槽滤油（液）器，是利用磁化原理滤除油箱油液中铁磁性污物的磁性滤油（液）器，适用于机床加工设备，工程建筑机械、车辆船舶装备、矿山冶金机械、农林轻工机械用液压润滑冷却液箱及齿轮箱。籍以保证液压润滑、冷却液装置正常工作，提高滑动滚动元件使用寿命，大大地降低生产成本，提高经济效益。
BCI棒式磁滤器，结构简单，性能优良，吸附力特强，在线清洗便利。
二、作用原理
棒式磁滤器，采用高磁场强度的永磁材料和反铁磁性材料组合而成，其外罩不锈钢套管，在磁路上形成高效率的相斥排列式周期磁场，具有很高的恒定磁场强度。
当油、液注入箱、槽或流回箱、槽时，便流经棒式磁滤器周期磁场，而混入油、液的各种倾磁颗粒被迅速磁化，在磁力的作用下，被吸附到磁滤器的套管上。
三、技术性能
1、适用介质
矿物油、油包水、乳化液、水-乙二醇及合成磷酸脂液等。
2、适用温度及压力
Ｄ0℃～+100℃，压力根据使用箱、槽、罐等不同压力等级而定。
3、结构形式
按箱、槽、罐结构分为三种形式， 厚壁油箱和齿轮箱宜用螺塞形式， 薄壁结构可用法兰式，加油、液口 结构则用与液压空气滤清器组合在 一起。
4、磁 性 能
磁感应强度：b≥1.05T
磁场强度：H≥119.37×103A/m
最大磁能积：41.38×103T.A/m
四、型号说明
五、安装尺寸
油箱盖或齿轮箱壁上的安装孔共有三种型式，其外形及安装尺寸见图表。一般宜安装在加油口和回油口附近，周围空间（半径为100mm)内无管道隔板等结构件，端部到箱底的距离不得小于50mm。

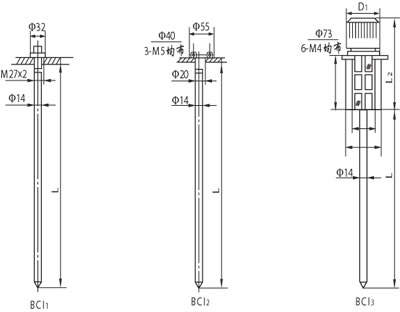

◆ BCI系列棒式磁滤结构图
型
号 |
L |
型 号 |
L |
L1 |
L2 |
D1 |
D2 |
D3 |
BCI1-100 |
BCI2-100 |
100 |
BCI3-100 |
85 |
96 |
159 |
76 |
49 |
83 |
BCI1-160 |
BCI2-160 |
160 |
BCI3-160 |
145 |
BCI1-250 |
BCI2-250 |
250 |
BCI3-250 |
235 |
BCI1-320 |
BCI2-320 |
320 |
BCI3-320 |
305 |
BCI1-400 |
BCI2-400 |
400 |
BCI3-400 |
385 |
BCI1-500 |
BCI2-500 |
500 |
BCI3-500 |
485 |
BCI1-630 |
BCI2-630 |
630 |
BCI3-630 |
615 |
BCI1-800 |
BCI2-800 |
800 |
BCI3-800 |
785 |
BCI1-1000 |
BCI2-1000 |
1000 |
BCI3-1000 |
985 |
BCI1-1200 |
BCI2-1200 |
1200 |
BCI3-1200 |
1185 |
BCI1-1500 |
BCI2-1500 |
1500 |
BCI3-1500 |
1485 |
注：①
BCI1系列的密封垫圈(JB982-77/JB1002-77) 和BCI2系列密封O形圈、3只安装螺钉(M5×12DGB30D76) 及垫圈都由我方随产品同时提供。
②
BCI3系列产品在无特殊定货要求时，其液压空气滤清器按空气过滤精度为20微米空气流量1m3/min供货。
六、维护保养
棒式磁滤器装入油箱或齿轮箱后，可根据油液污染程度确定拆洗时间间隔。一般可在不停机状况下拆出清洗。
其清洗方法极为简单只需用一块绸布，包住棒表面即可抹去吸附的杂质。然后再装复到原位置。
